キャスター&車輪の取扱い

キャスター・車輪の誤った使用は変形・摩耗・劣化を進行させ、キャスターの破損による人的・物的損害の原因となります。十分にご注意ください。

キャスター・車輪の主な用途

キャスター・車輪製品は主として、ハンドトラック、ハンドリフト、ラック、ロールボックスパレット、構内用運搬車およびその機器に取付け、人力で間欠的に搬送する場合に使用するものです。

キャスターの許容荷重

最大荷重は下記の使用条件を前提に設定したものです。安全率を考え、最大荷重×80%程度でのご使用をお勧めします。

車輪径	走行速度	温度環境
75mm以下	2km/以下	-5℃～60℃
100mm以下	4km/以下	-5℃～60℃

上記以外の環境となる場合は、条件を明確にし、当社にご相談ください。

始動抵抗及び走行抵抗

平滑なコンクリート路面を走行する場合、始動抵抗及び走行抵抗は下記のように算定してください。
転がり摩擦係数をμ、動き出すのに必要な力をF(kg)、積載荷重＋車体自重をW(kg)とすれば、

始動抵抗はF＝μ・W。

μの値は下表をご参考ください

ウレタン（ベアリング軸受）: 0.03～0.04
普通ゴム（ベアリング軸受）: 0.04〜0.05
普通ゴム（すべて軸受）: 0.06〜0.08

Wが許容荷重を超えるとき

μの値は大きくなります
Wがそのままで
車輪の外径または巾を大きくしたとき

μの値は小さくなります
Wがそのままで
車輪の外径または巾を小さくしたとき

μの値は大きくなります

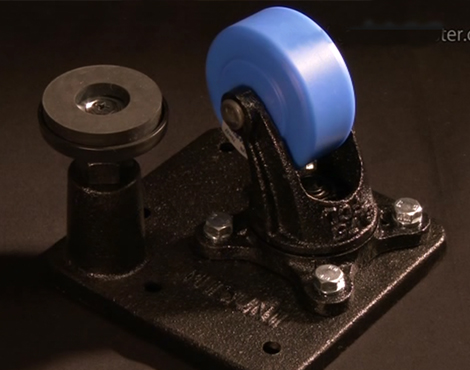

キャスターの取付け

キャスターの取付けは正しく確実に行い、ボルトやネジの緩みやガタつきが出ないようにしてください。
例）ネジ径φ12の場合で適性トルクは220〜500kgf-cmとなります。
キャスターに対し荷重が垂直にかかるように取付けてください。

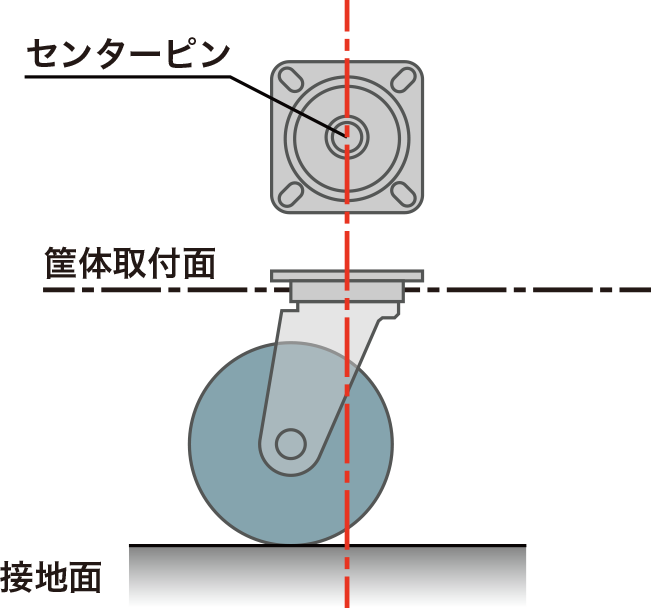

旋回キャスターはセンターピンの中心が垂直になるように取付けてください。（図-A）
固定キャスターは固定キャスター同士が平行になるように取付けてください。（図-B）

図-A

図-B

使用環境

１．通路と路面

路面の凹凸の大きさは衝撃抵抗に比例するため、粗悪路面では最大荷重の維持は不可能です。
同様に通路の段差は落下衝撃となりキャスターの破損・損傷の原因となります。
したがって積荷を落下させたり、キャスターに極度の衝撃を与える使い方をしないでください。

２.作業の内容

下記条件下での使用はできません。どうしても避けられない場合には、必ず採用前に当社までご相談ください。

水洗いを必要とする現場や、海水に浸かる作業に使用すると、キャスターは錆化・腐食がきわめて早く進行します。
酸・塩・アルカリその他の薬品についても、著しい劣化現象の原因となります。
油の付着はタイヤの素材に化学変化をおこし、劣化・破損へとつながります。
高温(または低温)※の作業現場での使用は、タイヤを中心としてキャスター全体に強いダメージを与え、損傷の原因となります。

保守・点検要領

安全確保・破損防止のためには、キャスターの定期的な保守・点検が絶対に欠かせません。図C～Fは通常点検時の必須項目です。
軸受部や旋回部の油切れや、異物の巻込みなどは入念に除去し給油を確実に実施してください。
旋回金具で最も注意が必要なのは上皿・下皿の開口具合です。
衝撃により口が開き、さらに鋼球が飛出して旋回機能が阻害されているケースも多いため、直ちに新品に交換してください。

図-C：キャスターの取付部の締付けは完全か？

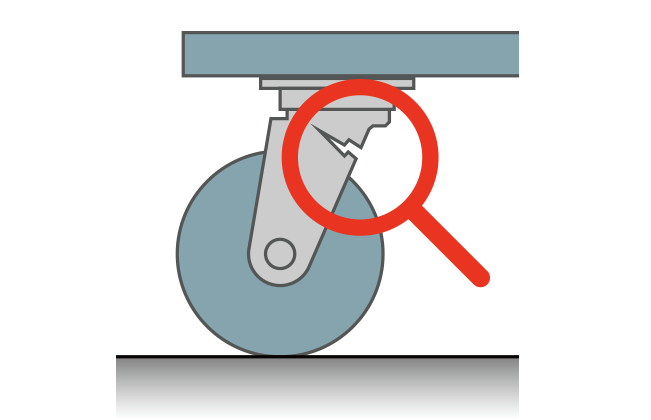

図-D：金具に亀裂・破損・変型などは生じていないか？

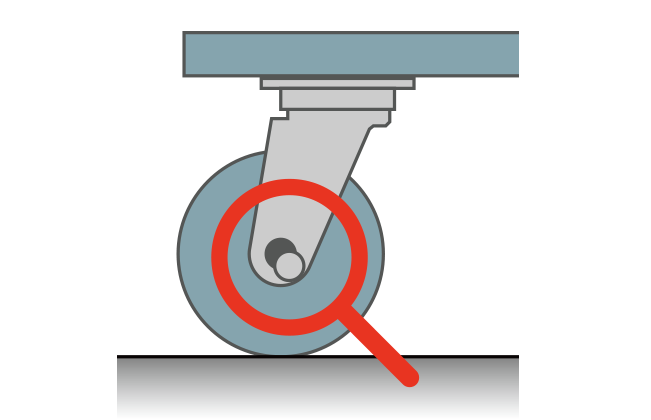

図-E：車輪の軸受・車軸の締結に異常はないか？

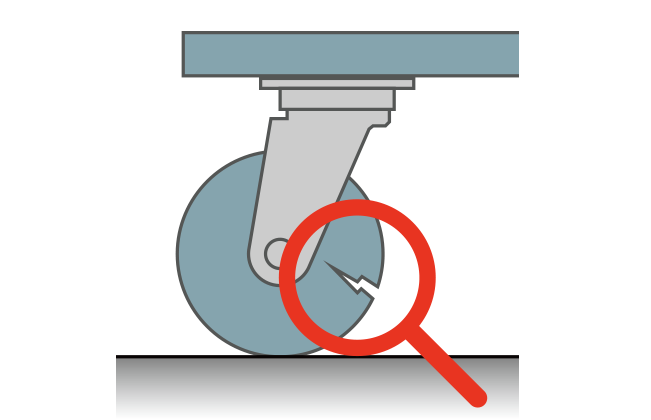

図-F：タイヤに亀裂・破損はないか？摩耗の程度は?

取扱上の注意

キャスターの取扱に関しては、下記の指示を必ず守った上で、正しく使用してください。

勾配のある床面や坂道の途中には絶対に放置しないでください。
ストッパー付のキャスターでも傾斜地への放置はしないでください。
走行中はストッパー操作を行わないでください。
ストッパーをかけたままでの移動はおやめください。
機器運搬を動力による牽引は絶対におやめください。
積荷を落下させたり、キャスターに極度の衝撃を与えないでください。
キャスターに側面からの外力を与えないでください。
使用者による製品の改造・組替え・塗装、溶接などによる取付け行為に起因する問題に関して、当方は一切責任を負いかねます。
あらかじめご了承ください。

警告

キャスター、車輪の最大荷重を超えた使用をしない。
キャスター、車輪を落とさない。強い衝撃を与えない。
歩行速度を超える移動環境で使用しない。車輪径75mm以下は2km/h以下、車輪径100mm以上は4km/h以下で使用してください。
規定の温度（−5℃〜60℃）の範囲を超える環境で使用しない。
酸・塩・アルカリ・油などの特殊環境下で使用しない。
傾斜地へは放置しない。ストッパー付でも同様です。
動力による牽引はしない。（移動は必ず人力で行う）
キャスター、車輪のボルト・ナットが弛んだままで使用しない。
